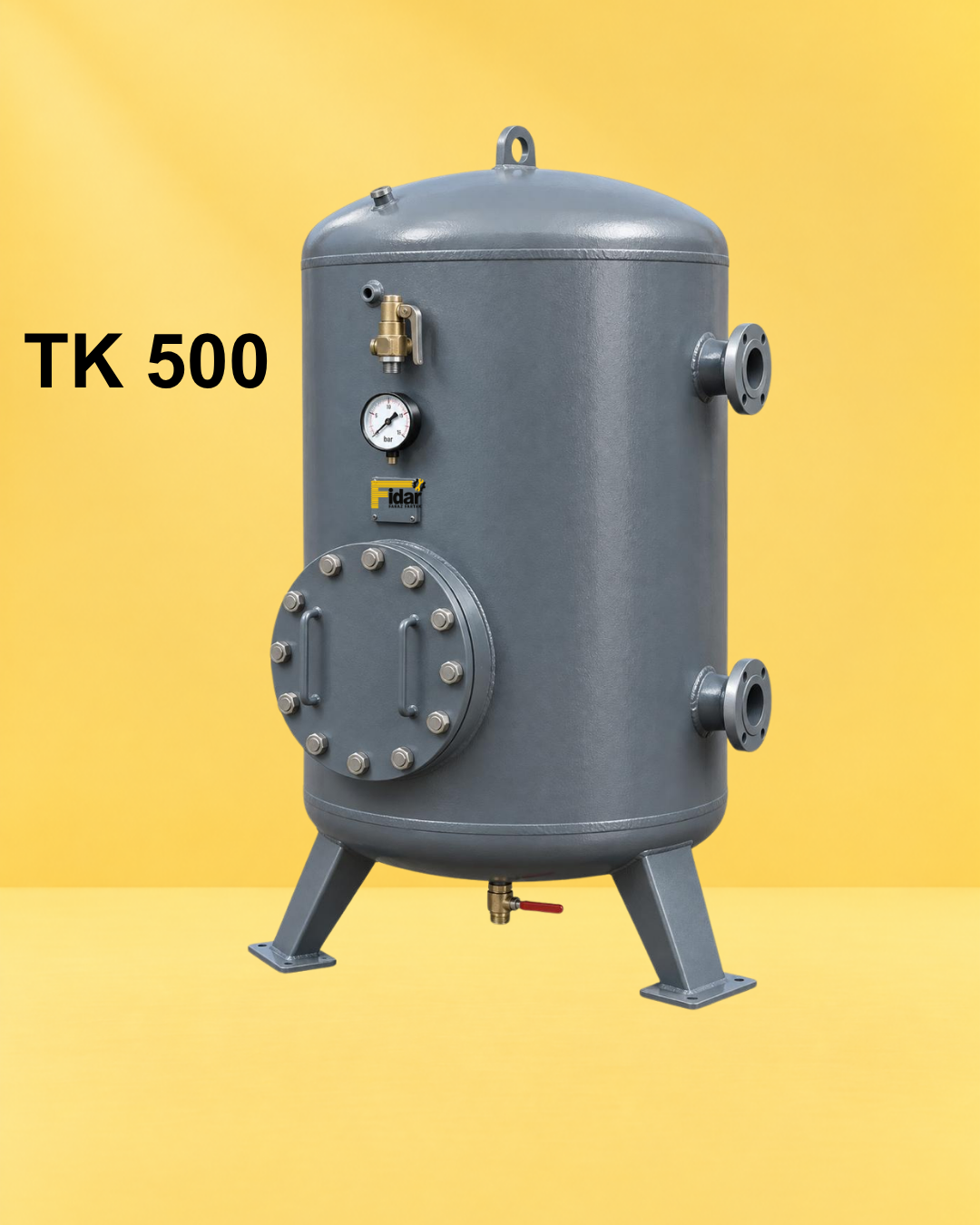

مخزن هوای فشرده TK 500 فیدار
مخزن هوای فشرده TK 500 فیدار برای ذخیره هوای تولیدشده توسط کمپرسور یا بوستر و کمک به مدیریت نوسانات فشار و مصرف‌های کوتاه‌مدت در سیستم‌های صنعتی استفاده می‌شود.
مخازن فیدار برای فشارهای کاری 8، 10 و 13 بار و همچنین مدارهای پرفشار 40 بار قابل ارائه هستند. انتخاب مخزن باید بر اساس فشار کاری، حجم موردنیاز، دبی کمپرسور یا بوستر، الگوی مصرف و شرایط محل نصب انجام شود.
مخزن هوای فشرده TK 500 فیدار
مخزن هوای فشرده، هوای تولیدشده توسط کمپرسور یا بوستر را در محدوده فشار طراحی‌شده ذخیره می‌کند. این ذخیره به سیستم کمک می‌کند تا به افزایش کوتاه‌مدت مصرف پاسخ دهد و نوسان فشار شبکه را مدیریت کند. نقش مخزن در هر پروژه به حجم آن، بازه فشار بهره‌برداری، ظرفیت تولید هوا و الگوی مصرف بستگی دارد.
مخازن هوای فشرده فیدار برای فشارهای کاری ۸، ۱۰ و ۱۳ بار و همچنین برای مدارهای پرفشار ۴۰ بار عرضه می‌شوند. انتخاب هر مخزن باید با فشار و شرایط همان بخش از سیستم مطابقت داشته باشد. مخزن ۴۰ بار، برای مثال، می‌تواند در مدار خروجی بوستر تقویت فشار به کار رود؛ در حالی که مخزن فشار پایین در بخش متناسب با فشار طراحی خود نصب می‌شود.
مخزن هوای فشرده چه کاربردی دارد؟
در خطوط تولید، مصرف هوا ممکن است با ورود هم‌زمان چند دستگاه یا تکرار یک چرخه کاری افزایش یابد. مخزن هوای فشرده بخشی از این تقاضای کوتاه‌مدت را از هوای ذخیره‌شده تأمین می‌کند و به کنترل تغییرات فشار کمک می‌کند. در سیستم‌های مجهز به کمپرسور دور ثابت، حجم مخزن بر نحوه کارکرد و دفعات تغییر وضعیت کمپرسور نیز اثر دارد.
در مدارهای پرفشار، مخزن ذخیره می‌تواند برای پاسخ‌گویی به مصرف‌های مقطعی به کار رود؛ مشروط بر اینکه حجم آن بر اساس فشار حداقل مجاز در نقطه مصرف، مقدار و مدت مصرف و ظرفیت شارژ مجدد بوستر تعیین شده باشد. مخزن، کمبود ظرفیت تولید هوا را در مصرف پیوسته جبران نمی‌کند.
بسته به محل نصب و دمای هوا، ممکن است کندانس در مخزن جمع شود. به همین دلیل، پیش‌بینی و بهره‌برداری صحیح از مسیر تخلیه کندانس اهمیت دارد. مخزن به‌تنهایی جایگزین درایر یا فیلتر برای تأمین کیفیت هوای موردنیاز فرایند نیست.
راهنمای انتخاب مخزن هوای فشرده
فشار کاری و محل نصب: ابتدا مشخص کنید مخزن در مدار فشار پایین نصب می‌شود یا مدار پرفشار. فشار کاری مخزن باید با شرایط واقعی آن بخش از سیستم و مشخصات طراحی تجهیز تطابق داشته باشد. انتخاب مخزن تنها بر اساس حجم، بدون بررسی فشار مجاز آن، صحیح نیست.
حجم موردنیاز: حجم مخزن باید از روی تغییرات مصرف، بازه فشار قابل‌قبول و زمانی که ذخیره هوا باید پاسخ‌گوی مصرف باشد تعیین شود. انتخاب حجم بر اساس یک نسبت ثابت به توان موتور کمپرسور، برای همه فرایندها نتیجه یکسانی ندارد.
ظرفیت شارژ مجدد: پس از هر دوره افزایش مصرف، کمپرسور یا بوستر باید بتواند ذخیره مخزن را در زمان متناسب با چرخه کار بازیابی کند. اگر تقاضای پایدار از ظرفیت تولید هوا بیشتر باشد، افزایش حجم مخزن فقط افت فشار را به تأخیر می‌اندازد.
اتصالات و جانمایی: ابعاد قابل‌نصب، نوع استقرار، اندازه و موقعیت نازل‌ها، مسیر لوله‌کشی، دسترسی به تخلیه کندانس و تجهیزات اندازه‌گیری و حفاظت باید در مشخصات سفارش بررسی شوند.
طراحی و سفارش و استعلام قیمت از فیدار
برای دریافت پیشنهاد فنی و قیمت مخزن هوای فشرده، فشار کاری، دبی کمپرسور یا بوستر، الگوی مصرف، حجم موردنظر در صورت مشخص‌بودن و محدودیت‌های محل نصب را اعلام کنید. فیدار بر اساس مشخصات پروژه، حجم و آرایش مخزن را بررسی می‌کند. مشخصات ساخت، اتصالات، مدارک کنترل کیفیت و بازرسی برای هر مخزن در پیشنهاد فنی و مدارک همان محصول مشخص می‌شوند.
| مدل | TK 500 مخزن عمودی / افقی |
|---|---|
| ظرفیت | 500 لیتر |
| سایز اتصال | 1/2 اینچ |
| دریچه بازدید | N/A اینچ |
| استاندارد طراحی | ASME Section VIII Div.1 |
| تست | VT / PT / RT /UT /هیدروتست |
| مدارک مخزن | مشخصات فنی، برگه کنترل کیفیت، نتایج تست بازدید چشمی، نتایج تست هیدروتست، نتایج تست فشار، نتایج تست التراسونیک، برگه کالیبراسیون تجهیزات |
| تجهیزات همراه | مانومتر،سوپاپ اطمینان، شیرتخلیه اتوماتیک |
